Referencje Dortmunder U.
Wieże wentylacyjne jako część projektu
Innowacje
W latach 2013-2015 w bezpośrednim sąsiedztwie ośrodka kształcenia, który znajduje się w dawnym browarze Dortmunder Union-Brauerei, powstało centrum branży twórczej. W ramach renomowanego projektu budowlanego BerlinerLuft. zaprojektował i wykonał instalację nawiewną składająca się z czterech lakierowanych na biało wież wentylacyjnych wykonanych ze stali ocynkowanej. Nagrodzony projekt przewidywał montaż wież na poziomie parkingu podziemnego.

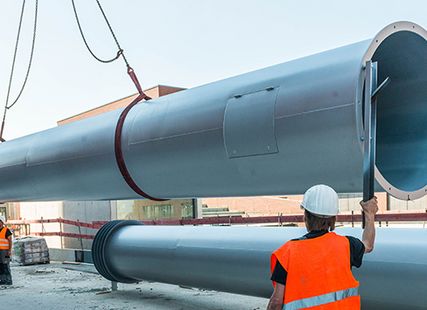

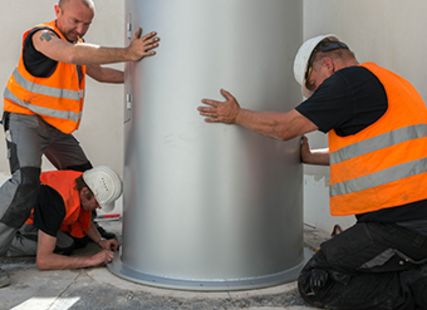

Ciasne przestrzenie i ograniczona ładowność w tym nietypowym miejscu montażu wymagały dokładnego planu logistycznego i montażu na miejscu.

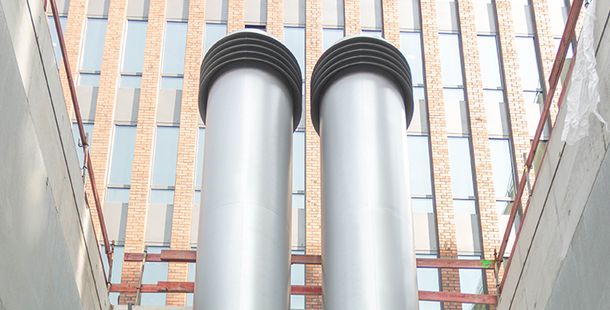

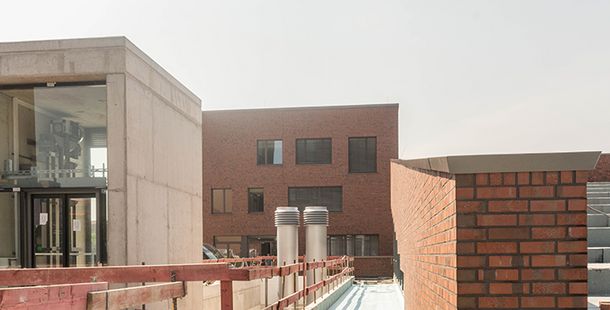

Ciasne przestrzenie i ograniczona ładowność w tym nietypowym miejscu montażu wymagały dokładnego planu logistycznego i montażu na miejscu. Zamontowane zostały w sumie dwie pary wież, o łącznej wysokości 8 i 12 m i średnicy 1100mm. Wieże tworzą eleganckie elementy w otwartej architekturze budynku, a także harmonijnie współgrają z całym projektem pod względem kształtu i dobranych materiałów.
Produkty
- 4 wieże wentylacyjne, w tym 2 wieże o łącznej wysokości 8 m
- 2 wieże o średnicy 1100 mm każda i łącznej wysokości 12 m
Wydajność
- Strumień objętości powietrza 8 000 m³ / h na wieżę z lamelami
Wykonanie i materiał
- Stal ocynkowana, wykonanie spawane, grubość blachy 3,0 mm, lakierowane na półpołysk RAL 9006, waga wieży: 1,2 t
