Main DC BerlinerLuft. Centrale klimatyzacyjne w centrach przetwarzania danych
Projekt pełen superlatywów
Nowe centrum danych w Main DC to jeden z najnowocześniejszych serwerowych ośrodków w Niemczech o powierzchni 4500 m² na 5 poziomach. W trzech budynkach znajduje się 22 000 m2 pomieszczeń serwerowych, które oferują miejsce na ok. 3000 szaf typu rack, każda o 42 jednostkach długości (U). Samo obciążenie IT wynosi 55 megawatów a wymagana moc chłodzenia to około 6,5 megawata.
W tym przypadku potrzebne było niezawodne i wydajne chłodzenie systemów serwerowych. Wyzwaniem dla klimatyzacji IT było osiągnięcie wydajności 25°C powietrza nawiewanego i 39°C powietrza wywiewanego oraz utrzymanie jej nawet w przypadku awarii. Dlatego też to zadanie wymagało specjalnej technologii z zastosowaniem central klimayzacyinych BerlinerLuft..
Rozwiązanie techniczne: system hybrydowy
W fazie planowania zdecydowano się na zastosowanie urządzeń klimatyzacyjnych z serii DataCond z pośrednim chłodzeniem wyparnym. Strumienie powietrza wewnątrz i na zewnątrz serwerowni są rozdzielone poprzez płytowy wymiennik ciepła. Dzięki temu unika się zarówno nawilżania powietrza wewnętrznego, jak i wnikania niepożądanych cząstek lub pyłów z zewnątrz. Dzięki płytowemu wymiennikowi ciepła chłodzenie wyłącznie powietrzem zewnętrznym jest możliwe do temperatury zewnętrznej około 16°C. Jeśli temperatura wzrośnie powyżej 16°C, włącza się zintegrowane nawilżanie adiabatyczne. To nawilżanie płytowego wymiennika ciepła wykorzystuje efekt chłodzenia wyparnego. W ten sposób wymagana wydajność może być zapewniona do temperatury zewnętrznej około 24°C. Aby osiągnąć wymaganą wydajność również przy temperaturze zewnętrznej powyżej 24°C, zintegrowano urządzenie chłodnicze. Przy jednoczesnym odparowaniu z agregatem chłodniczym wymagana temperatura powietrza nawiewanego 25°C jest osiągana nawet przy temperaturze zewnętrznej do 50,4°C. Jest to system hybrydowy, który może być wykorzystywany w różnych obszarach - chłodzi powietrze zarówno adiabatycznie, jak i za pomocą chłodzenia mechanicznego.
Nowe wymiary - wielkie wyzwania

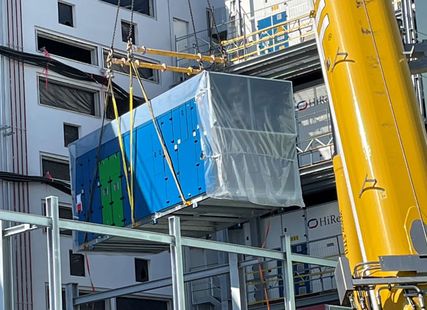

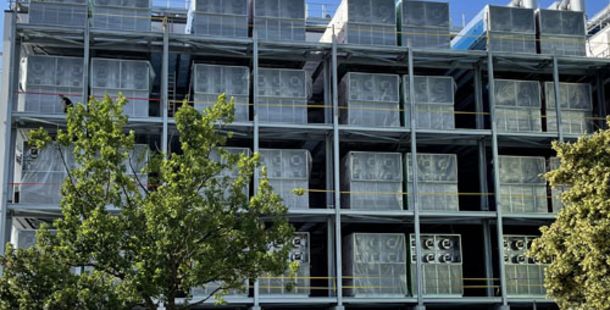

Centrale klimatyzacyjne serii DataCond to centrale precyzyjne, które można doskonale dostosować do występujących różnic temperatur. Dzięki wieloletniemu doświadczeniu i specjalistycznej wiedzy w zakresie klimatyzacji, zespół inżynierów BerlinerLuft wiedział od początku, co jest istotne przy planowaniu i realizacji projektu tej wielkości. Niemniej jednak: Rozmiary, a także obliczone wymiary 32 jednostek klimatyzacyjnych były czymś nowym. Rozmiary central były dosłownie pozawymiarowane: głębokość 3m, wysokość 3,60m, długość 8m i waga 9 ton. Czteropiętrowa konstrukcja stalowa została dokuwana do budynku specjalnie na potrzeby tego chłodzenia.
Centrale klimatyzacyjne z koncepcją kolorystyczną

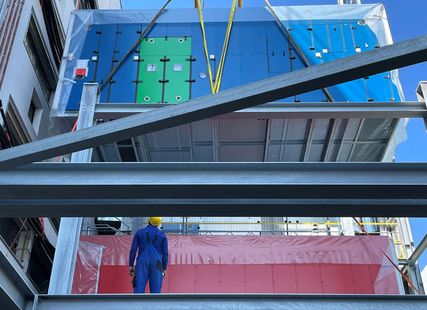

Cenetrale klimatyzacyje musiały odpowiadać określonej koncepcji kolorystycznej i zostały pomalowane na osiem różnych kolorów. Tłem były systemy zasilania awaryjnego (NEA) zainstalowane w budynkach. NEA to ogromne generatory, które w razie awarii mogą zapewnić zasilanie centrum danych przez wiele godzin lub dni. Każda hala danych ma specjalnie przypisane NEA, aby w sytuacji awaryjnej od razu można rozpoznać, za który obszar odpowiada dany zasilacz.
